亜硝酸リチウム併用型高分子系浸透性表面保護材塗布工
プロコンガードシステムHP

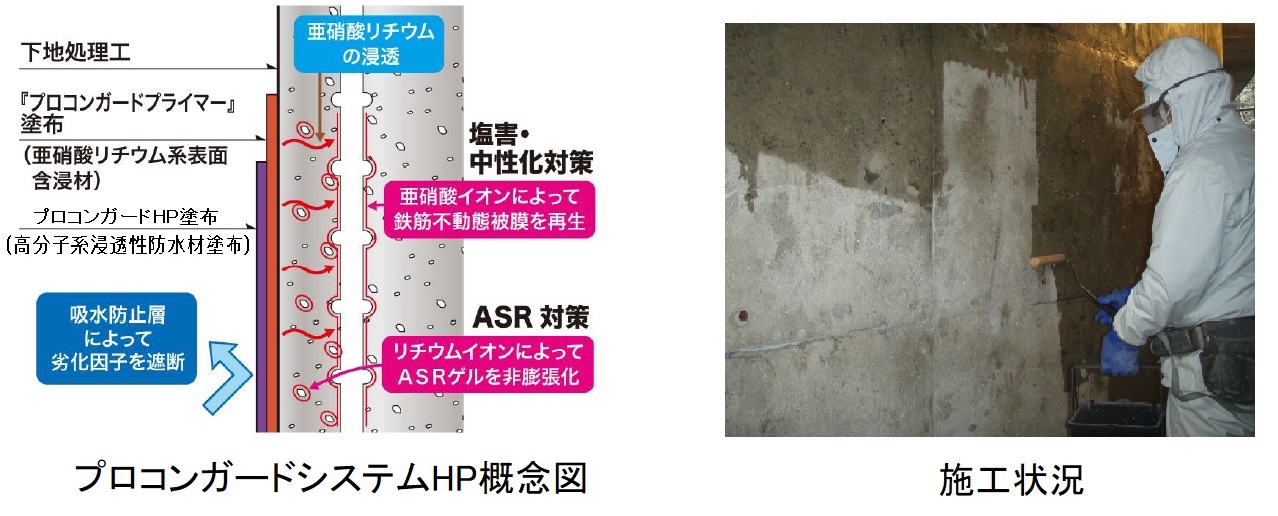

施工手順

①下地処理工
・ひび割れ面のシール材とコンクリート表面との付着性を高めるため、コンクリート表面に付着しているホコリ、遊離石灰、油脂類、塩分などを、シンナー拭き、ワイヤーブラシ、ディスクサンダー、高圧洗浄等によって入念に除去します。


②プロコンガードプライマー塗布
・コンクリート表面が乾燥後、ローラーまたは刷毛を用いて亜硝酸リチウム系表面含浸材「プロコンガードプライマー」を塗布します。塗り残しのないよう、規定量を均一に塗布します。
　　【使用材料】
　　　　亜硝酸リチウム系表面含浸材　プロコンガードプライマー
　　　　標準使用量　＝　0.3kg/m²　

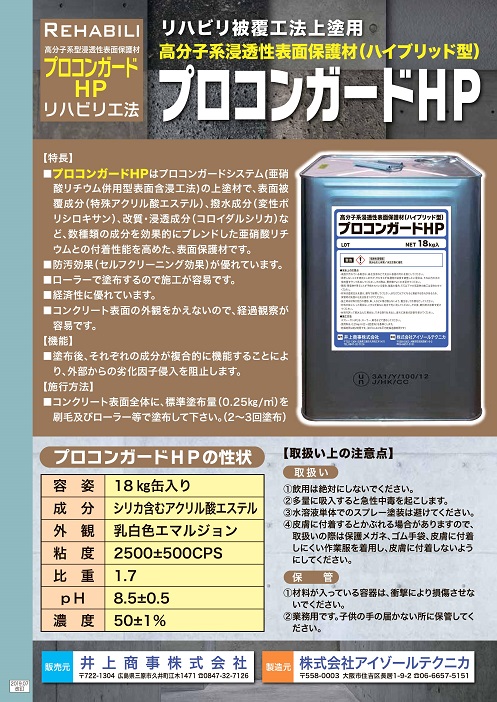

③プロコンガードHP塗布
・プロコンガードプライマーが乾燥後（表面水分率6％以下）、ローラーまたは刷毛を用いて高分子系浸透性表面保護材「プロコンガード
HP」を塗布します。塗り残しのないよう、規定量を均一に塗布します。

【使用材料】
高分子系浸透性表面保護材 プロコンガードHP
標準使用量 ＝ 0.25kg/m²　

・塩害・中性化補修として

塩害や中性化における劣化因子（塩化物イオン,二酸化炭素,水分,酸素）がコンクリート内部に侵入することを表面含浸材により遮断します．表面含浸工法の主たる目的は「外部からの劣化因子の遮断」ですが,補修材料に亜硝酸リチウムを併用することにより将来的な「鉄筋腐食の抑制」効果をプラスアルファとして付与することができます．主としてコンクリート表面にひび割れ等の変状が現れる前段階に予防保全的に適用するのが効果的ですが,変状が表面化しはじめた軽微な劣化程度の段階に適用されることもあります．


・ASR補修として

ASRはゲルの吸水膨張に起因しますので,ASRにとっての劣化因子は水分です。表面含浸工法の主たる目的は「外部からの水分遮断」ですが,補修材料に亜硝酸リチウムを併用することにより,「ゲルの非膨張化」効果をプラスアルファとして付与することができます．表面含浸工法にて水分を完全に遮断することは容易ではなく,一般的にはASR膨張性が小さい場合に適用されることが多いのですが,膨張性が大きい場合でも再補修を繰り返す維持管理シナリオの下で適用されることもあります．水分遮断効果は表面被覆工法よりもやや劣りますが,内部の水分を閉じ込めることがなく,以後のモニタリングも容易であるという利点があります．
